角度プレート加工ツール Ver.2 汐見板金製品

ミニ四駆のFRPやカーボンステーに
角度を付ける事が出来る専用ツールです。
Ver2.0からは、上位バージョンである
「角度プレート加工ツール Premium」の
機能を全面的に取り込みより使いやすい工具として
進化致しました。

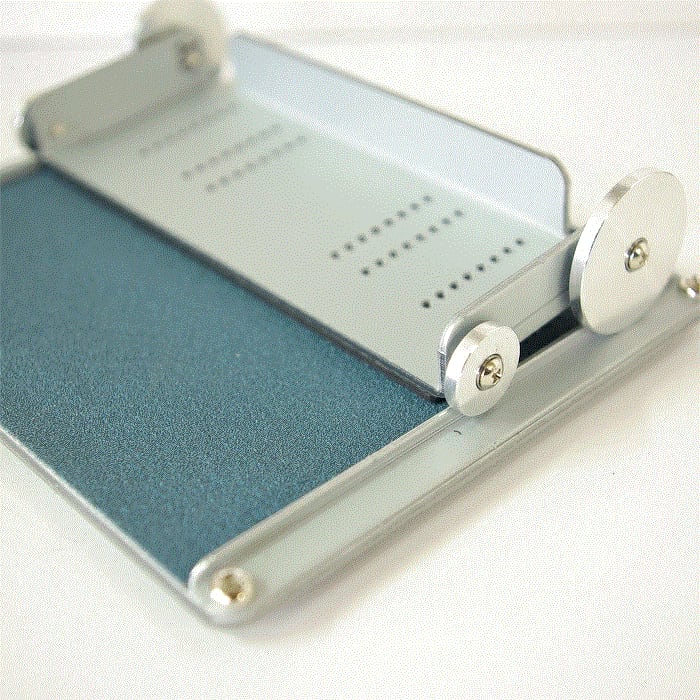

スライドプレート裏面に両面テープやネジ止めにて
FRPやカーボンプレートを取り付け、
ベースプレート上でスライドさせる事によって
簡単にスラスト角度調整プレートや、面で当たる
ブレーキプレートを製作する事が出来ます。

Ver2.0より、スライドプレートの横幅を5mm延長し、
従来版では、はみ出してしまい削れなかった、
フロントステー等、幅の広いステーも含め、
全てのステー加工に対応致しました。

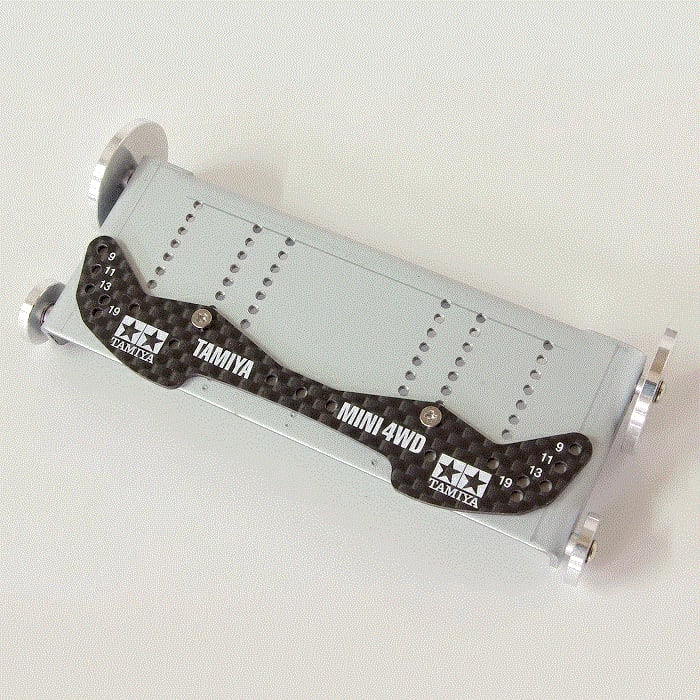

ステーの取り付けネジ穴を従来の32mm幅 2列から
32mm、46mm、72mm幅 6列へと増設し、
より細かいプレートの取付位置に対応致しました。

取り付けたプレート部分のみにヤスリが
当たるよう設計されていますので、
ローラーがヤスリによって削れる事が無く、
安定した角度出しが可能です。
また、スライドプレートはガイドによって
前後方向のみスライドが可能ですので
削り方向が常に一定となり、より平面度を
出しやすい削りが可能となっています。

Ver2.0からは、スライド方向のストローク長を
従来の約1.5倍に延長し、
より少ない往復回数で削れる様に配慮しました。
又、持ち運び時のサイズを考えた時に、
大きくなりすぎない様に考慮致しました。

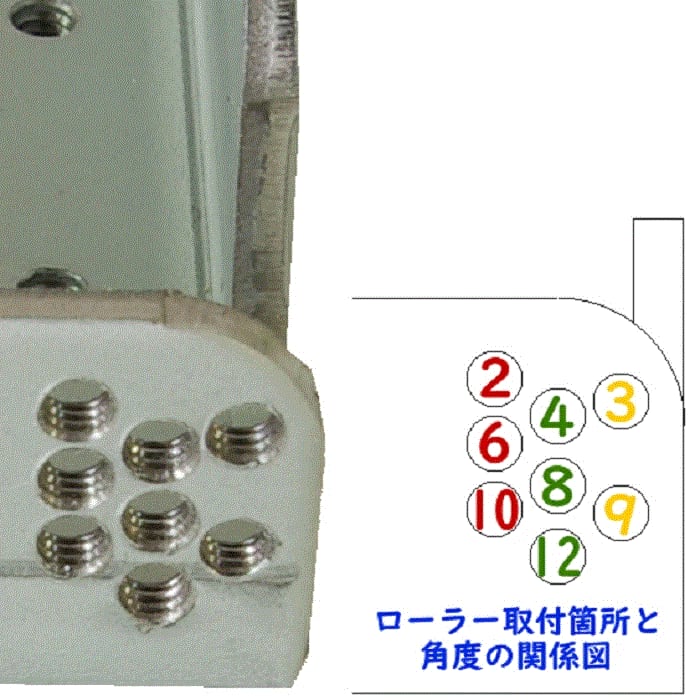

スライドローラー後輪に直径25mmという
大型ローラーを採用する事で、
1つのローラーで広範囲の切削角度に対応、
スライドプレートへの取り付け穴位置の変更で、
2度～12度までの8種類の切削角度を選択頂けます。

又、従来の様に複数種類のローラーが不要な為、
取り外したローラーを別の位置に取り付けるだけの
手軽な作業で角度変更を行って頂けます。

従来はスライドプレートの厚みやローラー取付位置を
「マスダンパースクエアー」と同等に設定していた為、
切削角度が中途半端な数値となっていましたが、
Ver2.0ではプレートの全てを一から設計し直す事で
狙い通りの角度に切削する事が可能となりました。

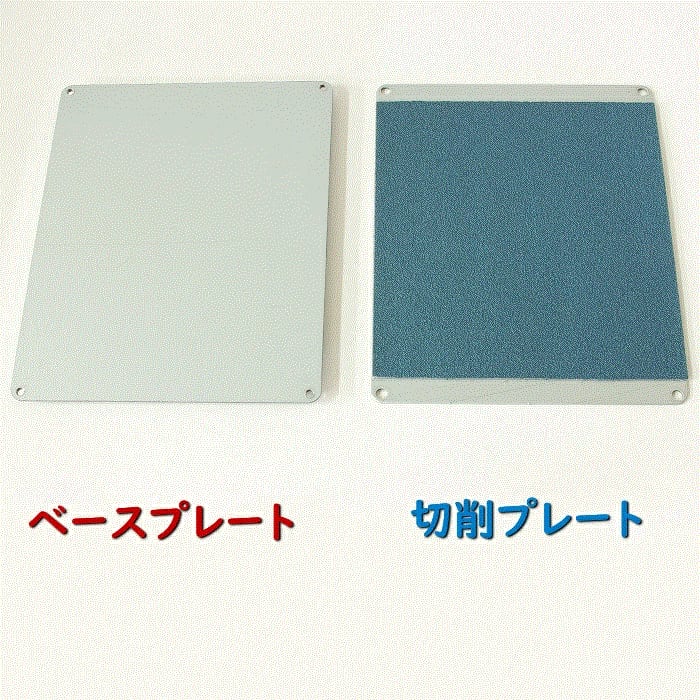

ベースプレートへのヤスリ取付けには、
新たにヤスリ専用の切削プレートを追加。
ベースプレートの上に切削プレートを
重ねて組み立てる構造にした事で、
違う種類のヤスリを貼り付けた切削プレートを
複数用意すれば、荒削りから仕上げまで
ヤスリの種類を手軽に交換して頂く事が可能です。

ベースプレート底面には強力な滑り止め用ゴム足を
6カ所取り付けて有りますので、作業中の滑りを防止すると共に、
力を入れて削った際にもプレート中央部が撓む事を防ぎ、
ベースプレートの平坦性と相まって
より均一なプレートに仕上げる事が可能です。

(製品構成)
　・ベースプレート　1個
　・切削プレート　1個
　・スライドプレート　1個
　・スライドレール　2個
　・ジルコニア布ヤスリ(#120)　1個
　・前輪用ローラー(13mm)　2個
　・後輪用ローラー(25mm)　2個
　・ベース組立ネジ(なべ M3×4mm)　4個
　・ローラー取付用アルミスペーサー
　　　　(内径2φ外径4φ厚み3mm)　4個
　・ローラー取付用ネジ(トラス M2×8mm)　4個
　・ローラー取付用平ワッシャー(M2)　4個
　・ローラー取付用スプリングワッシャー(M2)　4個
　・組立、使用手順 マニュアル　1冊

※ローラー取付用スペーサー、ビス、紛失時には
　ミニ四駆キット等に付属の物で代用可能です。

(製品仕様)
　素材：プレート 国産SECC材(スチール)
　　　：スライドローラー アルミ

(製品に付いてのご注意)
　・初回使用時にお客様による組立が必要となります。
