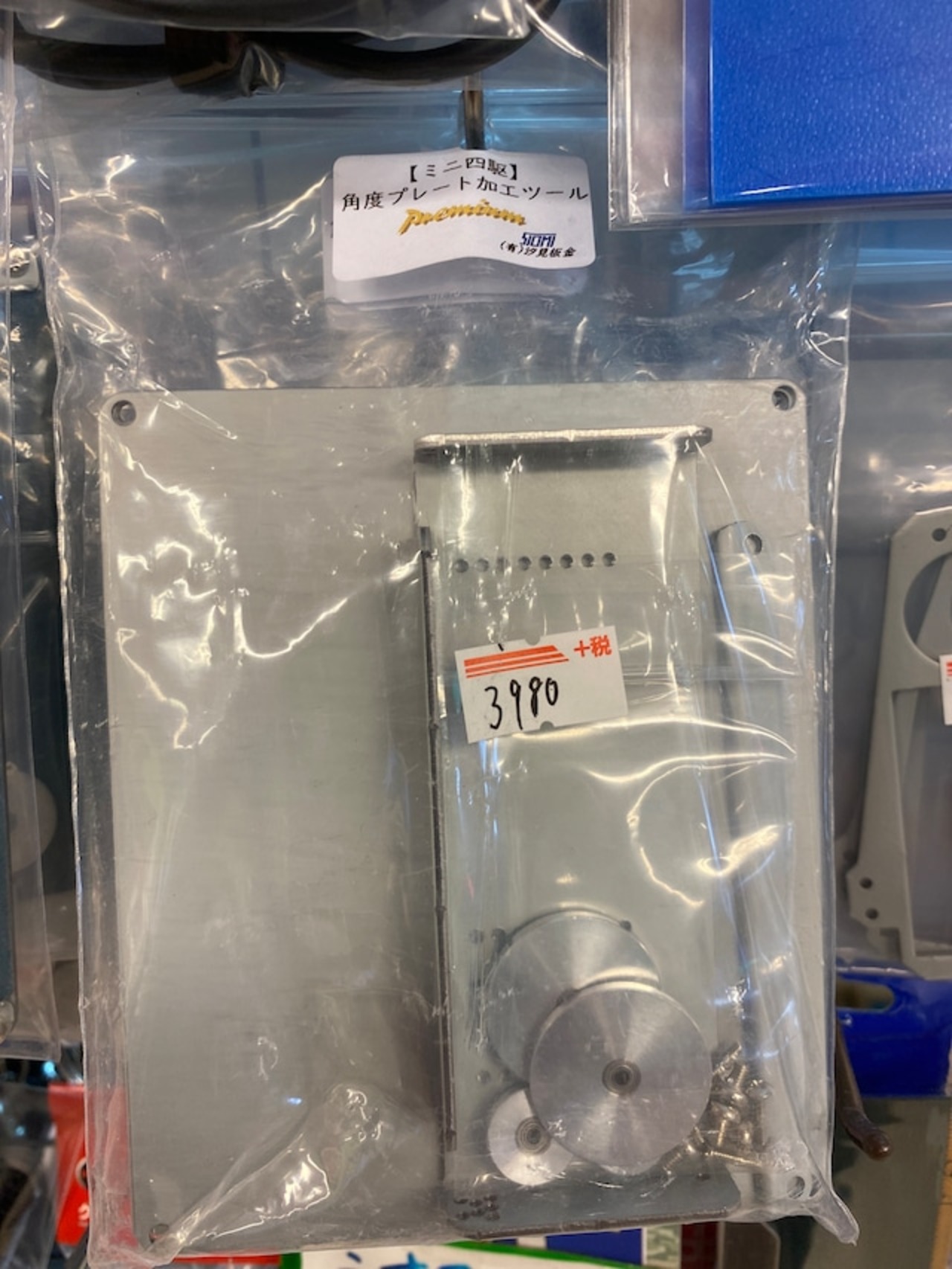

汐見板金 角度プレート加工ツールプレミアム

ミニ四駆のFRPやカーボンプレートを角度付きプレートに加工する専用ツールです。
従来よりご好評頂いております「角度プレート加工ツール Ver1.1」のお客様レビューにてご指摘頂いたご意見を可能な限り実現できる様、真摯に取り組み、更なる機能向上を達成しプレミアム版として新たに生まれ変わりました。

スライドプレート裏面に両面テープやネジ止めにてFRPやカーボンプレートを取り付け、
ベースプレート上でスライドさせる事によって簡単にスラスト角度調整プレートや、面で当たるブレーキプレートを製作する事が出来ます。

Premium版では、スライドプレートの横幅を5mm延長し、従来版では、はみ出してしまい削れなかった、フロントステー等、幅の広いステーも含め、全てのステー加工に対応致しました。
ステーの取り付けネジ穴を従来の32mm幅 2列から32mm、46mm、72mm幅 6列へと増設し、より細かいプレートの取付位置に対応致しました。

取り付けたプレート部分のみにヤスリが当たるよう設計されていますので、ローラーがヤスリによって削れる事が無く、安定した角度出しが可能です。また、スライドプレートはガイドによって前後方向のみスライドが可能ですので削り方向が常に一定となり、より平面度を出しやすい削りが可能となっています。

Premium版では、スライド方向のストローク長を従来の約1.5倍に延長し、より少ない往復回数で削れる様に配慮しました。又、持ち運び時のサイズを考えた時に、大きくなりすぎない様に考慮致しました。

スライド用ローラーにはアルミ削り出しベアリング内蔵ローラーを新たに採用従来のスペーサー軸ローラーに比べスムーズ且つガタ付きの無いスライドが可能です。ベアリングには国内メーカーNSKマイクロ製の高品質ベアリングを採用しています。

スライドローラー後輪に直径25mmという大型ベアリングローラーを採用する事で、1つのローラーで広範囲の切削角度に対応、スライドプレートへの取り付け穴位置の変更で、2度～12度までの8種類の切削角度を選択頂けます。
又、従来の様に複数種類のローラーが不要な為、取り外したローラーを別の位置に取り付けるだけの手軽な作業で角度変更を行って頂けます。

従来はスライドプレートの厚みやローラー取付装置を「マスダンパースクエアー」と同等に設定していた為、切削角度が中途半端な数値となっていましたが、Premium版ではプレートの全てを一から設計し直す事で狙い通りの角度に切削する事が可能となりました。

ベースプレートへのヤスリ取付けには、新たにヤスリ専用の切削プレートを追加。
ベースプレートの上に切削プレートを重ねて組み立てる構造にした事で、違う種類のヤスリを貼り付けた切削プレートを複数用意すれば、荒削りから仕上げまでヤスリの種類を手軽に交換して頂く事が可能です。

付属のヤスリと同等品のジルコニアヤスリを単品でも販売開始致しました。
「#80」 「#120」 「#240」 の3種類の番手が御座います。
(標準付属品は「#120」番手)切削プレートは、標準で2枚が付属すると共に、切削プレートのみの別売りにて安価に購入が可能な為、手軽に交換して頂けます。

ベースプレート底面には強力な滑り止め用ゴム足を6カ所取り付けて有りますので、作業中の滑りを防止すると共に、力を入れて削った際にもプレート中央部が撓む事を防ぎ、ベースプレートの平坦性と相まってより均一なプレートに仕上げる事が可能です。

(製品構成)
　・ベースプレート　1個
　・切削プレート　2個
　・スライドプレート　1個
　・スライドレール　2個
　・ジルコニア布ヤスリ(#120)　1個
　・前輪用ベアリングローラー(13mm)　2個
　・後輪用ベアリングローラー(25mm)　2個
　・ベース組立ネジ(なべ M3×4mm)　4個
　・ローラー取付用アルミスペーサー
　　　　(内径2φ外径4φ厚み1.5mm)　4個
　・ローラー取付用ネジ(トラス M2×8mm)　4個
　・組立、使用手順 マニュアル　1冊

※ローラー取付用スペーサー、ビス、紛失時には
　ミニ四駆キット等に付属の物で代用可能です。

(製品仕様)
　素材：プレート 国産SECC材(スチール)
　　　：スライドローラー アルミ
